چگونه کدهای مدل پمپ را بفهمیم؟ راهنمای DG، D، CQ و سایر سری پمپ های گریز از مرکز

هنگام انتخاب پمپ های صنعتی، مهندسان و تیم های خرید اغلب با کدهای مدل مانند DG، D، CQ، CD و ترکیب حروف دیگر مواجه می شوند.

برای بسیاری از خریداران، این حروف ممکن است مانند نام محصولات ساده به نظر برسند. با این حال، کدهای مدل پمپ معمولا حاوی اطلاعات مفیدی در مورد سری محصول، طراحی ساختاری یا دسته بندی کاربرد هستند.

با این حال، باید به یک نکته مهم توجه کرد: هیچ استاندارد نامگذاری جهانی برای حروف مدل پمپ وجود ندارد. تولیدکنندگان مختلف ممکن است سری محصولات خود را متفاوت تعریف کنند. بنابراین، معنای دقیق کد پمپ همیشه باید از طریق مدارک فنی سازنده تایید شود.

این مقاله پمپ گریز از مرکز افقی چند مرحله‌ای سری DG را به عنوان مثال می‌آورد تا توضیح دهد که چگونه کدهای مدل پمپ به طور کلی درک می‌شوند و چگونه می‌توان سری‌های مختلف پمپ را متمایز کرد.

حروف در مدل های پمپ به چه معناست؟

مدل های پمپ های صنعتی معمولا از حروف، اعداد و نمادها تشکیل شده اند. حروف معمولا سری پمپ یا دسته بندی ساختاری را نشان می دهند، در حالی که اعداد اغلب اطلاعات مربوط به پارامترهای طراحی را ارائه می دهند.

به عنوان مثال:

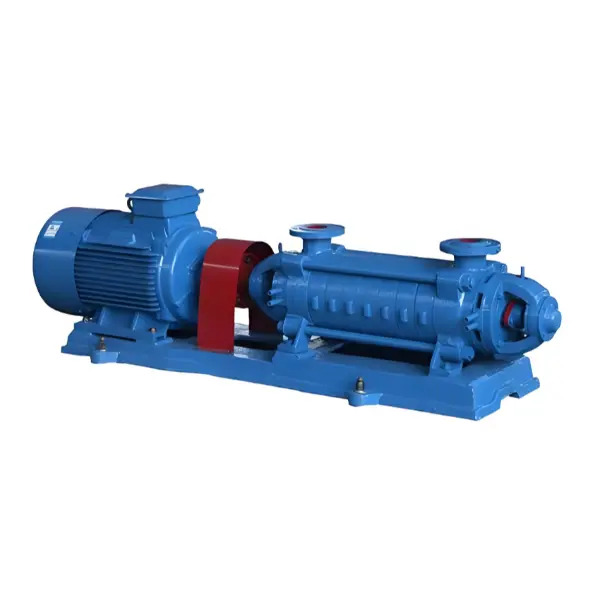

پمپ سانتریفیوژ چند مرحله ای افقی سری DG

در این مدل:

• DG نشان دهنده سری پمپ است
• اعداد زیر بسته به قوانین نام‌گذاری سازنده، ممکن است پارامترهای طراحی مانند جریان، هد یا تعداد مراحل را نشان دهند.

با این حال، معنای دقیق بین تولید کنندگان متفاوت است. خریداران نباید پمپ را فقط با حروف نام مدل آن قضاوت کنند. مشخصات کامل محصول و مدارک فنی همچنان مبنای انتخاب پمپ است.

"DG" در پمپ های سری DG به چه معناست؟

پمپ سانتریفیوژ چند مرحله ای افقی سری DG نوعی پمپ گریز از مرکز صنعتی است که دارای ساختار افقی، تک مکش و چند مرحله ای است.

پمپ های سری DG به طور کلی دارای مشخصات ساختاری زیر است:

• طراحی نصب افقی
• ساختار تک مکش
• آرایش پروانه چند مرحله ای
• طراحی بدنه پمپ مقطعی
• اجزای روتور شامل پروانه ها و دیسک تعادل

پمپ سری DG برای انتقال مایعاتی که حاوی ذرات جامد نیستند و خاصیت خورندگی ندارند طراحی شده است.

با توجه به مشخصات محصول، محدوده دمای مایع قابل اجرا عبارت است از:

-20 درجه سانتیگراد تا 105 درجه سانتیگراد

فشار ورودی باید:

کمتر از 0.6 مگاپاسکال

چگونه اعداد را در مدل های پمپ درک کنیم؟

علاوه بر حروف، اعداد در مدل های پمپ نیز اطلاعات مهمی را ارائه می دهند.

به عنوان مثال، برخی از مدل های پمپ گریز از مرکز چند مرحله ای ممکن است از فرمت هایی مانند:

DG46-50×6

در این نوع فرمت نامگذاری:

• DG - سری پمپ
• 46 - معمولاً مربوط به نشان جریان است
• 50 - معمولاً مربوط به نشانگر سر تک مرحله ای است
• 6 - تعداد مراحل پمپ

با این حال، تولید کنندگان مختلف ممکن است از روش های نامگذاری متفاوتی استفاده کنند.

هنگام انتخاب پمپ، باید شماره مدل را به همراه موارد زیر بررسی کنید:

• الزامات جریان
• الزامات سر
• ویژگی های مایع
• دمای عملیاتی
• شرایط نصب

چرا سری پمپ های مختلف وجود دارد؟

کاربردهای صنعتی نیازمندی های عملیاتی متفاوتی دارند. تولیدکنندگان معمولاً سری پمپ های مختلفی را بر اساس ساختار پمپ، طراحی هیدرولیک، روش های آب بندی و شرایط کاربرد توسعه می دهند.

ساختار پمپ

سری های مختلف ممکن است ساختارهای متفاوتی داشته باشند، مانند:

• طراحی افقی یا عمودی
• سازه تک مرحله ای یا چند مرحله ای
• ترتیبات مکش مختلف

هر طرح برای نیازهای کاربردی خاص توسعه یافته است.

طراحی هیدرولیک

طراحی هیدرولیک داخلی پمپ بر نحوه انتقال انرژی مایع تأثیر می گذارد.

یک پمپ گریز از مرکز چند مرحله ای از پروانه های متعددی استفاده می کند که روی روتور چیده شده اند، در حالی که یک پمپ تک مرحله ای از یک پروانه استفاده می کند. تفاوت ساختاری بر نحوه انتخاب پمپ برای یک سیستم خاص تأثیر می گذارد.

طراحی آب بندی شفت

سری پمپ ها نیز ممکن است در ترتیبات آب بندی متفاوت باشند.

• مهر و موم مکانیکی
• مهر و موم بسته بندی

ساختار آب بندی مناسب به طراحی پمپ و الزامات عملیاتی بستگی دارد.

تفاوت بین پمپ های سری DG و D چیست؟

در بسیاری از طبقه بندی های پمپ های سنتی، پمپ های سری D و DG با ساختار پمپ های گریز از مرکز افقی چند مرحله ای مرتبط هستند.

با این حال، تفاوت دقیق بین D و DG به طبقه بندی محصول سازنده بستگی دارد.

این درست نیست که به سادگی فرض کنیم که DG همیشه بهتر از D است، یا اینکه D و DG انواع پمپ های کاملا متفاوت هستند.

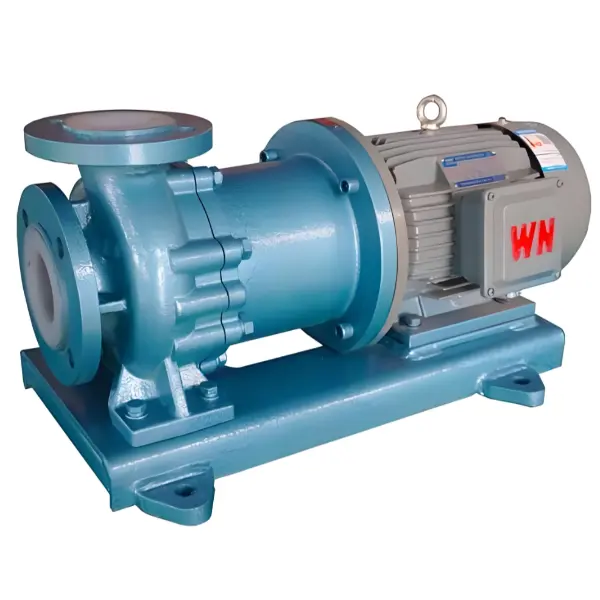

CQ در مدل های پمپ به چه معناست؟

برخلاف پمپ های سری DG، CQ یک مخفف جهانی نیست که توسط همه تولید کنندگان پمپ استفاده می شود.

شرکت های مختلف ممکن است از CQ به عنوان کد سری محصول برای طرح های مختلف پمپ استفاده کنند.

هنگام بررسی پمپ سری CQ، خریداران باید از طریق موارد زیر تایید کنند:

• کاتالوگ سازنده
• مشخصات محصول
• نقشه های فنی
• توضیحات محصول

تفسیر صحیح به سیستم طبقه بندی خود سازنده بستگی دارد.

چگونه به سرعت سری پمپ های مناسب را شناسایی کنیم؟

محیط پمپاژ را تأیید کنید

بررسی اول:

• چه مایعی منتقل می شود؟
• آیا حاوی ذرات جامد است؟
• آیا خورنده است؟

به عنوان مثال، پمپ سری DG برای مایعات بدون ذرات جامد یا خواص خورندگی طراحی شده است.

شرایط عملیاتی را بررسی کنید

شرایط مهم عبارتند از:

• دمای مایع
• فشار ورودی
• سیستم مورد نیاز

ساختار پمپ را بشناسید

قبل از انتخاب پمپ، تأیید کنید:

• طراحی تک مرحله ای یا چند مرحله ای
• ساختار افقی یا عمودی
• نوع مکش

اطلاعات فنی کامل را بررسی کنید

نام مدل پمپ تنها اولین مرحله است. انتخاب حرفه ای باید مشخصات محصول، نقشه های فنی، الزامات عملیاتی و توصیه های سازنده را نیز در نظر بگیرد.

چرا خریداران باید کدهای مدل پمپ را درک کنند؟

ارتباط بهتر با تامین کنندگان

دانستن معنای اصلی سری پمپ به خریداران کمک می کند تا نیازهای خود را واضح تر توصیف کنند.

اجتناب از انتخاب نادرست

درک طبقه بندی پمپ ها خطر انتخاب پمپ را فقط بر اساس ظاهر یا قیمت کاهش می دهد.

مقایسه آسان تر محصول

خریداران می‌توانند با درک تفاوت‌های ساختاری آن‌ها، خانواده‌های پمپ‌های مختلف را به طور مؤثرتری مقایسه کنند.

کدهای مدل پمپ مانند DG، D و CQ برای شناسایی سری های مختلف پمپ یا دسته بندی های طراحی استفاده می شوند.

پمپ گریز از مرکز چند مرحله ای افقی سری DG نشان دهنده یک طراحی پمپ است که دارای ساختار افقی، تک مکش و چند مرحله ای برای انتقال مایعات تمیز مناسب تحت شرایط عملیاتی مشخص است.

با این حال، پمپ حروف به تنهایی نمی تواند تعیین کند که آیا یک محصول برای یک کاربرد خاص مناسب است یا خیر.

روش انتخاب صحیح ارزیابی شرایط عملیاتی کامل از جمله محیط پمپاژ شده، دما، فشار مورد نیاز، شرایط نصب و مشخصات فنی ارائه شده توسط سازنده است.
