توضیحات محصول

خط تولید سرب قرمز از یک فرآیند جدید استفاده می کند که شامل ذوب مداوم و پودر کردن در یک کوره بارتون ، گرانول و اکسیداسیون عمیق و خنک کننده سریع در یک بستر متحرک است. با استفاده از یک محاسبه بستر در حال حرکت و فرآیند خنک کننده سریع ، ذرات جامد به طور مداوم در حالت متراکم حرکت می کنند و از برخورد و اصطکاک شدید جلوگیری می کنند و در نتیجه میزان شکستگی بسیار کمی ایجاد می شود. راکتور بستر متحرک دارای اینرسی حرارتی بالا و نوسانات حداقل دما ، کاملاً برآورده کردن دمای واکنش است. زمان اقامت مادی در بستر متحرک طولانی و یکنواخت است و مدت زمان واکنش طولانی را تضمین می کند. تبادل حرارت ضد جریان بین مواد و گاز دودکش داغ دمای اگزوز را کنترل می کند ، با استفاده از انرژی گرما و حفظ یک سیستم ساده. در داخل بستر ، این ماده به تدریج از دمای پایین به دمای بالا حرکت می کند و سپس به دمای پایین باز می گردد و تولید بخار سرب را از بین می برد. در مقایسه با روش کوره برقی ، این فرایند تنها 30 ٪ از انرژی را مصرف می کند و تنها 20 ٪ از فرآیند اصلی را هزینه می کند.

فرآیند تولید تجهیزات شامل یک کوره بارتون فرایند ذوب مداوم و پودریزاسیون ، و پس از آن گرانول و به دنبال آن اکسیداسیون عمیق و خنک کننده سریع در یک بستر متحرک است. با استفاده از یک محاسبه بستر در حال حرکت و فرآیند خنک کننده سریع ، ذرات جامد به طور مداوم در حالت متراکم به سمت پایین حرکت می کنند و از برخورد و اصطکاک شدید جلوگیری می کنند و در نتیجه میزان شکستگی بسیار کمی ایجاد می شود. راکتور بستر در حال حرکت دارای بی تحرک حرارتی بالا و نوسانات حداقل دما ، کاملاً برآورده شدن دمای واکنش است. زمان اقامت مادی در بستر متحرک طولانی و یکنواخت توزیع می شود و مدت زمان واکنش طولانی را تضمین می کند. تبادل حرارت ضد جریان بین مواد و گاز دودکش داغ دمای اگزوز را کنترل می کند ، با استفاده از انرژی گرما و حفظ یک سیستم ساده. در داخل بستر ، این ماده به تدریج از دمای پایین به دمای بالا حرکت می کند و سپس به دمای پایین باز می گردد و تولید بخار سرب را از بین می برد. در مقایسه با روش کوره برقی ، این فرآیند تنها 30 ٪ از انرژی را مصرف می کند و تنها 20 ٪ از هزینه های انرژی فرآیند اصلی را دارد.

1. بخش فرز بارتون

شماره سریال	نام دستگاه	تعداد واحدها	پارامترهای دستگاه	سازنده	اظهار	ابعاد	وزن	قدرت
1	سبد خرید ترکیبی بزرگ / کوچک	4	قاب Q235 ، 10 فولاد کانال ، صفحه تخت 10 میلی متر	هوارونگ	یاتاقان های NSK (6206/6207) ، موتور جهانی (راندمان انرژی ثانویه) ، Guomao Resider (BWD1-59-Y0.75-CZ) (BWD31-731-Y0.75-CZ)	220010001400	0.8t/set	0.75 کیلو وات/واحد
2	کوره ذوب سرب	4	فولاد ضدزنگ 310s کوره ، ضخامت 12 میلی متر ، پوسته 3 میلی متر ، پوشش کوره 12mmq235 ، لوله گرمایش 310Sφ16mm*1.5mm ، لایه عایق 300 میلی متر	هوارونگ	گرمایش داخلی و گرمایش خارجی ، دمای طراحی تجهیزات 0-550 است ، مجهز به سنسور دما	130011001650	1.5T/Set	18 کیلووات/واحد خارجی 24 کیلووات/واحد داخلی
3	Busφ1380	4	فولاد ضد زنگ 310s ، Barrelφ12mm 304 فولاد ضد زنگ ، پایین 80 میلی متر ، پوسته بیرونی Q235 3mm ، لایه عایق 80 میلی متر ، شفت اصلی 110mm	هوارونگ	فولاد ضد زنگ 310s (مقاومت در برابر دمای 1180 درجه سانتیگراد) ، موتور جهانی (سطح بهره وری انرژی 2) ، یاتاقان های NSK ، دامنه دما طراحی تجهیزات 0-600 درجه سانتیگراد ، مجهز به سنسور دما ، سرعت 210 دور در دقیقه	270018002550	3.0t/set	30 کیلو وات/واحد
4	کابینه کنترل	4	1.5 میلی متر برای بدنه جعبه و 2.0 میلی متر برای پانل درب	هیوفومن شانگهای	با صفحه نمایش و صفحه لمسی	8008002000	0.2/واحد

2 بخش گرانول

شماره سریال	نام دستگاه	تعداد واحدها	پارامترهای دستگاه	سازنده	اظهار	ابعاد	وزن	قدرت
1	چرخ	4	سرعت دوک 3900R/دقیقه ، خرد کردن ظروف 320 مش ، خروجی 480 کیلوگرم در ساعت ، حجم هوا در خروجی 2170m³/h (بدون بار) ، سرعت هوا در خروجی 35m/s (بدون بار)	شرکت هواپیمایی Changzhou Wuhan	از جمله قاب ، پوشش ، جبران کننده ، کمک کننده شوک ، V-Beltc4064	1100580840	1.5T/Set	30 کیلو وات/واحد
2	موتور 30 کیلووات	4	راندمان انرژی ثانویه	جهانی	قرقره
3	دستگاه دانه	4	بشکه SUS304 (6 میلی متر) ، قاب 16#	هوارونگ	مجهز به گرد و غبار ambamq235 (1.5 میلی متر) ، Guomao Reducer (CZQ350-8-11) ، موتور Huanqiu (بهره وری انرژی ثانویه)	280012502000	1.4T/واحد	7.5 کیلو وات/واحد
4	آسانسور	1		شگفتی های پلاستیکی Yangzhou	فولاد کربن ، سطل فلزی زنجیره ای (فولاد ضد زنگ)	10005006000	2.5T/Set	3 کیلو وات/واحد
5	دامن دامن	2	طول: 9500 میلی متر ، عرض (سطح انتقال) 400 میلی متر ، سرعت 10 متر در دقیقه	شگفتی های پلاستیکی Yangzhou	فولاد کربن ، لبه دامن پی وی سی ، کاملاً با دو هوپر و در حال دریافت فرورفتگی ، مهر و موم شده است. خروجی 40t/روز	9500400500	1.5T/واحد	3 کیلو وات/واحد
6	کادر کنترل (با صفحه لمسی)	2		هیوفومن شانگهای		43010001000	0.1t/واحد
7	مخزن ذخیره سازی	1	SUS304 (3 میلی متر) ، جلد 1.8m³	هوارونگ		φ1200*7000	2T/واحد

3 بخش حذف گرد و غبار

شماره سریال

نام دستگاه

تعداد واحدها

پارامترهای دستگاه

سازنده

اظهار

ابعاد

وزن

قدرت

1

جمع کننده گرد و غبار پالس 72 کیسه

10

منطقه تصفیه 54㎡ ،

غلظت گرد و غبار <15g/m³ ،

کارایی 99.5 ٪ ، جعبه Q235 (3 میلی متر)

هوارونگ

از جمله کیسه نبض ،

کنترل کننده ،

جداکننده آب روغن ،

موتور جهانی (سطح بهره وری انرژی 2) ،

بلبرینگ NSK (FC207) ،

Guomao Reducer (BWD2-43-Y1.5-2P)

2500*1500*3900

2.5T/واحد

1.5 کیلو وات/واحد

2

طرفدار 11 کیلووات

6

مسکن Q235 (4 میلی متر)

نانتونگ گانان

از جمله واردات و صادرات ،

موتور جهانی (بهره وری ثانویه انرژی)

1000*800*1500

0.4t/واحد

11 کیلو وات/واحد

بخش غربالگری

شماره سریال	نام دستگاه	تعداد واحدها	پارامترهای دستگاه	سازنده	اظهار	ابعاد	وزن	قدرت
1	الک شش ضلعی	2	مسکن Q235 (3 میلی متر) ، صفحه SUS304 (10 مش ، 18 مش)	هوارونگ	NSK6312 ، پای ماشین 120603 لوله مربع ، موتور Huanqiu (بهره وری ثانویه انرژی) ، Guomao Reducer (BWD1-59-Y1.5-2P)	3000120 03000	1.5T/Set	1.5 کیلو وات/واحد
2	سنگ شکن	2	مسکن Q235 (12 میلی متر) ، صفحه SUS304 (12 مش)	هوارونگ	کاهش دهنده Guomao (BWD3-43-Y2.2-2P) ، موتور Huanqiu (بهره وری انرژی ثانویه)	1000300400	0.3t/واحد	2.2 کیلو وات/واحد
3	قیف	20	سیلندر Q235 (3 میلی متر) ، Foot Machine L5#، جلد 0.15㎡	هوارونگ		Q159*5000	1.1T/واحد
4	جعبه کنترل	2		هیوفومن شانگهای	با صفحه نمایش و صفحه لمسی	43010001000	0.1/واحد
5	انتقال دهنده	6	مواد پوسته SUS304 ، φ133*4.5	هوارونگ	کاهش دهنده Guomao (BWD2-43-Y1.5-2P) ، موتور Huanqiu (بهره وری ثانویه انرژی) ، NSKFC207	φ159*4000	0.8t/set	1.5 کیلو وات/واحد

5. بخش پخت

شماره سریال	نام دستگاه	تعداد واحدها	پارامترهای دستگاه	سازنده	اظهار	ابعاد	وزن	قدرت

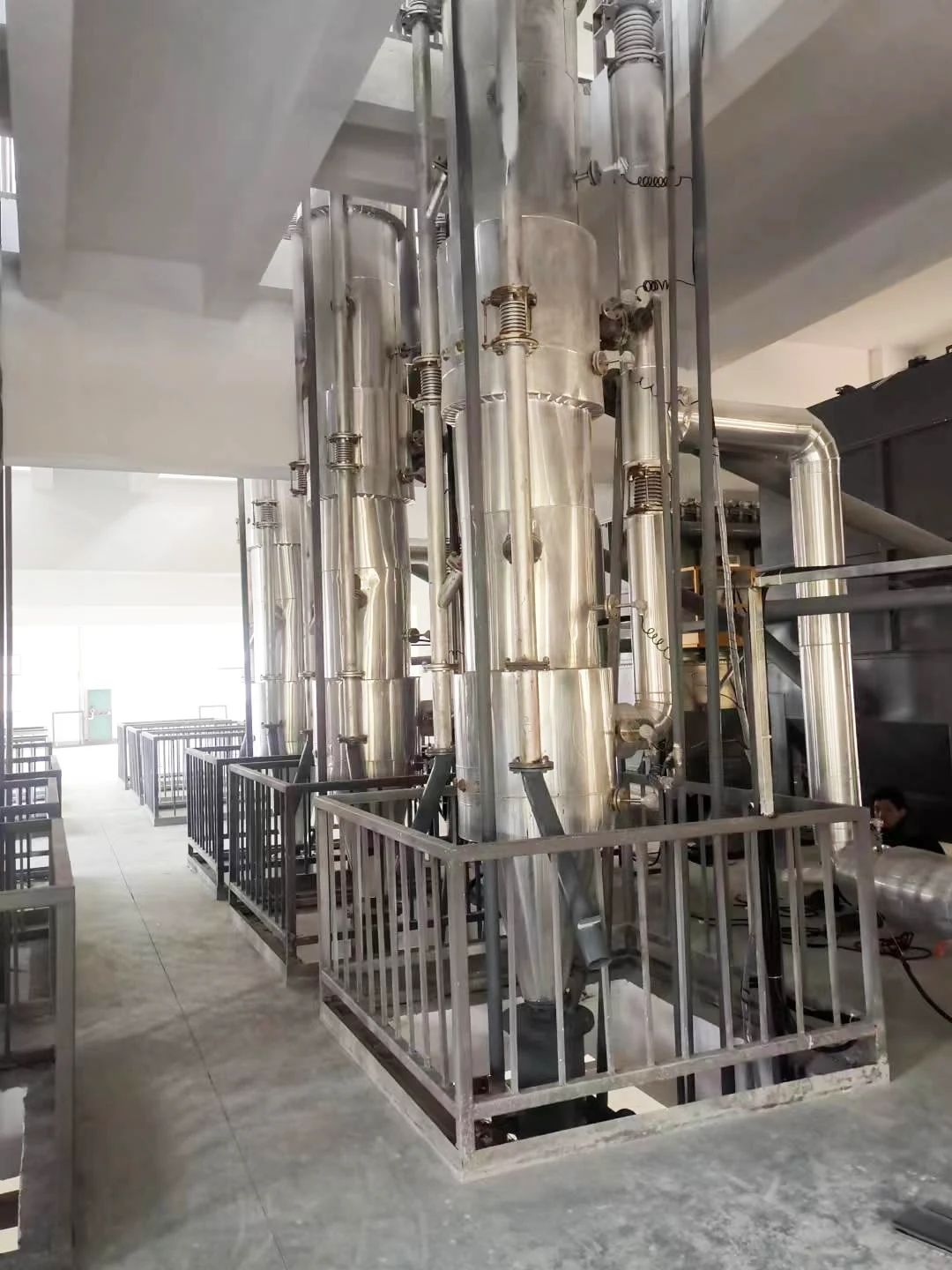

1	بستر در حال حرکت	6	بدنه سیلندر 650 میلی متر ، مواد SUS304 (6 میلی متر) ، طول اکسیداسیون 8 متر ، سنسور دما 17 امتیاز کنترل	هوارونگ	از جمله لوله اصلی ، شیر گاز ، جبران کننده ، شیر پروانه	1200*7500	2.5T/Set
2	روتور گل	6	گاز	کارخانه سازهای دونگتای		15005001500	0.3t/واحد
3	سیلو محصول نیمه تمام	6	بشکه Q235 (3 میلی متر)	هوارونگ		φ800*1200	0.3t/واحد
4	کوره الکتریکی سوخت	6	Shell Sus310s (6 میلی متر) ، لوله گرمایش SUS310S ، φ12.5*1.5	هوارونگ		φ400*2500	0.8t/set	80 کیلو وات/واحد
5	جمع کننده گرد و غبار پالس 72 کیسه	6	منطقه تصفیه 54㎡ ، غلظت گرد و غبار <15g/m³ ، کارایی 99.5 ٪ ، جعبه Q235 (3 میلی متر)	هوارونگ	از جمله کیسه نبض ، کنترل کننده ، جداکننده آب روغن ، موتور جهانی (سطح بهره وری انرژی 2) ، بلبرینگ NSK (FC207) ، Guomao Reducer (BWD2-43-Y1.5-2P)	250015003900	2.5T/واحد	1.5 کیلو وات/واحد

شماره سریال	نام دستگاه	تعداد واحدها	پارامترهای دستگاه	سازنده	اظهار	ابعاد	وزن	قدرت
6	11 کیلوواتفان	6	مسکن Q235 (4 میلی متر)	نانتونگ گانان	از جمله واردات و صادرات ، موتور جهانی (بهره وری ثانویه انرژی)	10008001500	0.4t/واحد	11 کیلو وات/واحد
7	L51 Roots دمنده	6	سرعت 980r/دقیقه ، جریان ورودی 13.6 متر در دقیقه ، مجهز به موتور 6 مرحله ای 380v11kW	شاندونگ رویبو	از جمله کلوچه های ورودی و خروجی و پایه	100008001000	1T/واحد	15 کیلو وات/واحد
8	بستر خنک کننده	6	بشکه Q235 (6 میلی متر)	هوارونگ		8005001000	0.3t/واحد
9	محصول نهایی سیلو ، دستگاه ارتعاش	6	بشکه Q235 (6 میلی متر)	هوارونگ		400400500	0.1t/واحد

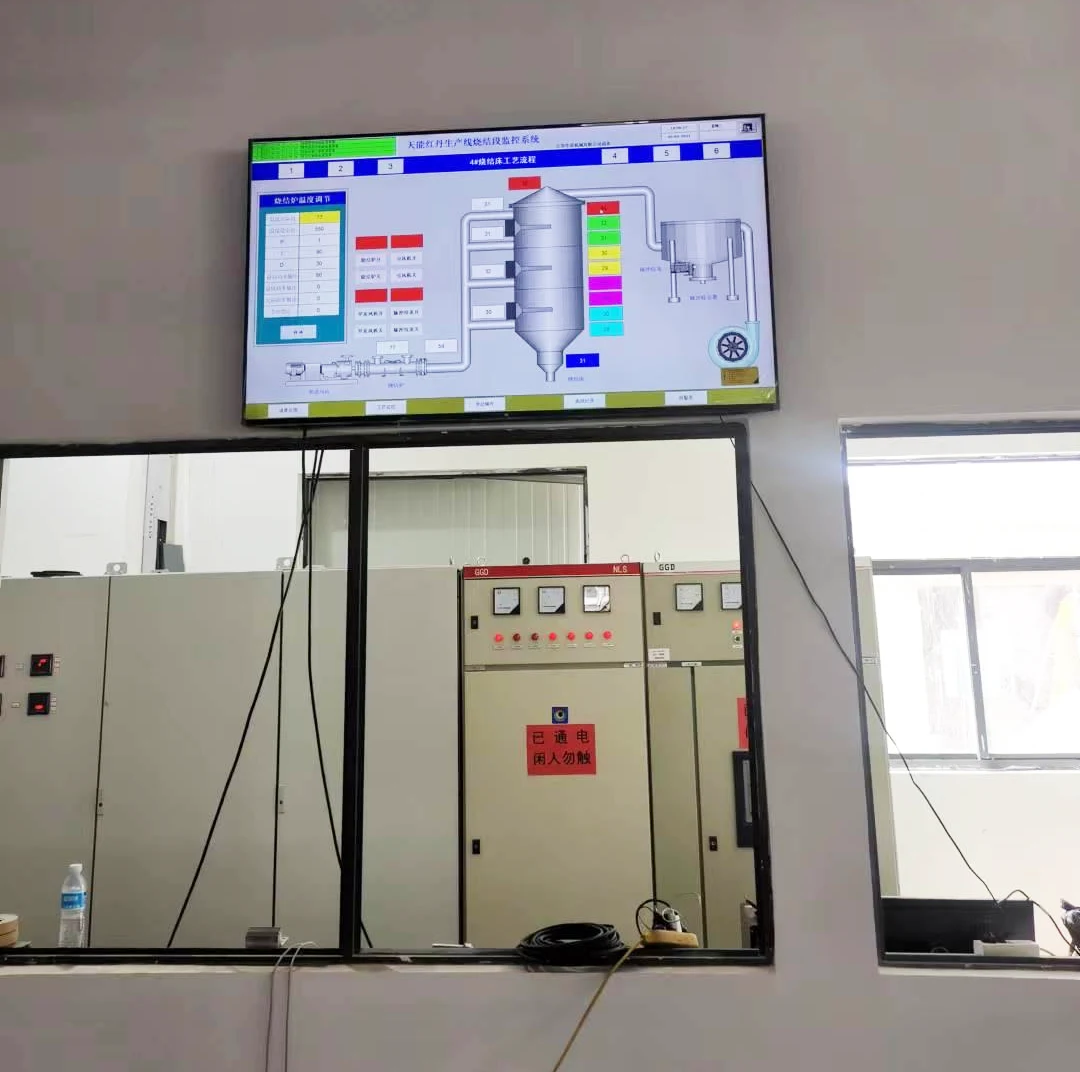

10	کابینت کنترل (WithPLC ، صفحه لمسی)	3		هیوفومن شانگهای		4508001850	0.25/واحد

شماره سریال	نام دستگاه	تعداد واحدها	پارامترهای دستگاه	سازنده	اظهار	ابعاد	وزن	قدرت
11	مارپیچ مارپیچ	6	مسکن Q235 ، φ89*4.5	هوارونگ	کاهش دهنده Guomao (BWD1-43-Y0.75-2P) ، موتور Huanqiu (بهره وری انرژی ثانویه)	8008001600	0.3t/واحد	0.75 کیلو وات/واحد
12	تغذیه کننده	2	مسکن Q235 ، φ219615000	هوارونگ	کاهش دهنده Guomao (BWD3-43-Y2.2-2P) ، موتور Huanqiu (بهره وری انرژی ثانویه)	40040015000	0.8t/set	2.2 کیلو وات/واحد
13	جعبه ذخیره سازی	1	مسکن Q235 (6 میلی متر)	هوارونگ			1T/واحد
14	رایانه و مانیتور	1		مارک

6. بخش جمع آوری گرد و غبار انتشار اگزوز

شماره سریال	نام دستگاه	تعداد واحدها	اظهار	ابعاد	وزن
1	اتاق پیش درمانی	1
2	q = 75000m3/h	1	با نمایشگر فشار دیفرانسیل و کنترل برنامه تمیز کردن
3	فیلتر HEPA	27
4	طرفدار پیش نویس القا شده	1	q = 75000m3/h ، P = 3800PA موتور فرکانس متغیر ، K = 110-132kW
5	بستر تست	1
6	لوله اگزوز و قاب چاه	1	φ1450*4mm H = 18m
7	سیستم کنترل الکترونیکی	1	اینورتر دلتا

فرآیند خط تولید سرب قرمز گرانول:

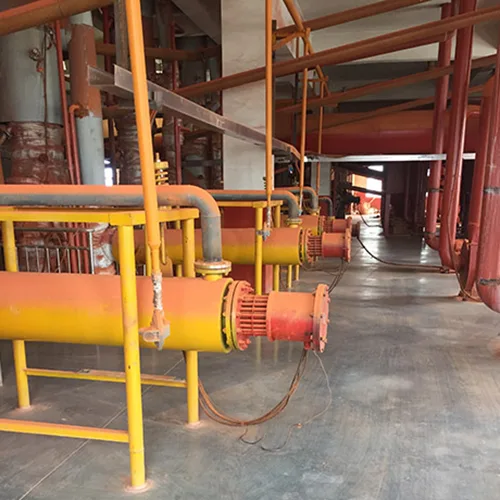

Red Lead Production Line Equipment

لیست تجهیزات برای خط تولید خرد شده گرانول (ویژه)

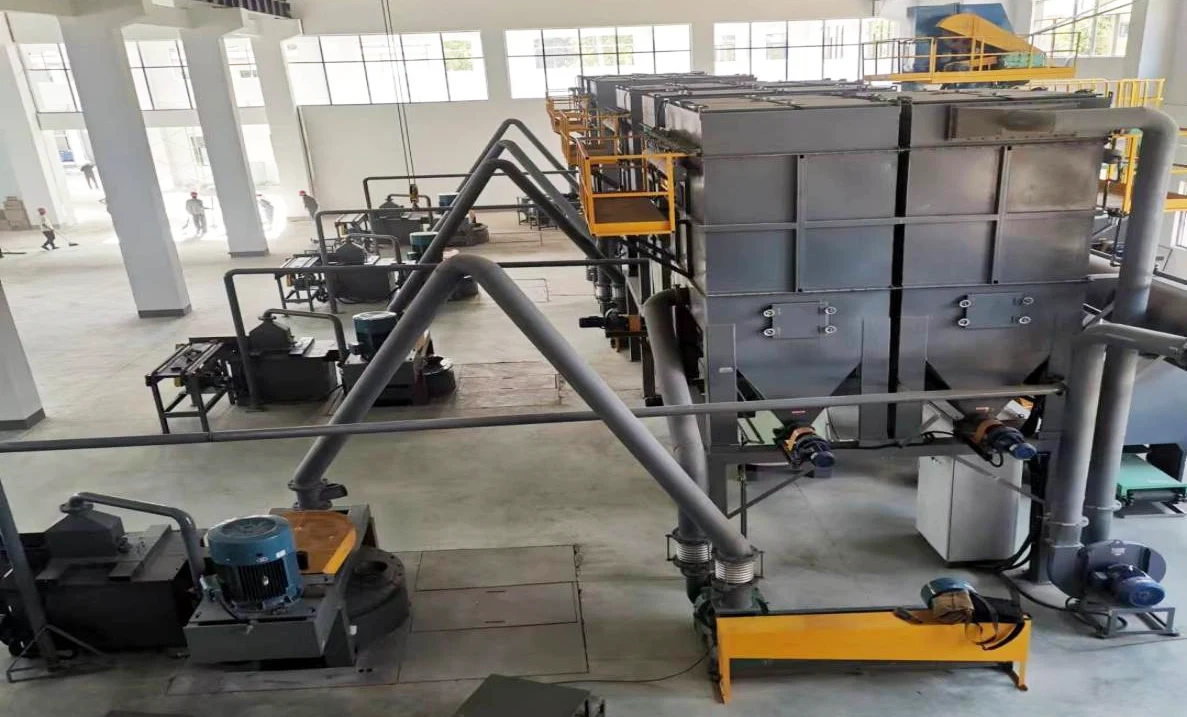

بخش خرد کننده

شماره سریال	نام دستگاه	تعداد واحدها	پارامترهای دستگاه	سازنده	اظهار	ابعاد	وزن	قدرت
1	سیلو ، نقاله پیچ	2	مسکن Q235 ، φ89*4.5	هوارونگ	موتور تنظیم کننده سرعت	8008001600	0.3t/واحد	1.5 کیلو وات/واحد
2	پالوریزر فوق العاده	2	سرعت دوک 3900R/دقیقه ، خرد کردن ظروف 320 مش ، خروجی 480 کیلوگرم در ساعت ، حجم هوا در خروجی 2170m³/h (بدون بار) ، سرعت هوا در خروجی 35m/s (بدون بار)	شنگژو ، ژجیانگ	از جمله قاب ، پوشش ، جبران کننده ، کمک کننده شوک ، موتور جهانی (بهره وری انرژی ثانویه)	22009001800	1.5T/Set	میزبان 22 کیلو وات/واحد پسوند 4kW/واحد
3	جمع کننده گرد و غبار پالس 72 کیسه	2	منطقه تصفیه 54㎡ ، غلظت گرد و غبار <15g/m³ ، کارایی 99.5 ٪ ، جعبه Q235 (3 میلی متر)	هوارونگ	از جمله کیسه نبض ، کنترل کننده ، جداکننده آب روغن ، شیر برقی ، موتور جهانی (سطح بهره وری انرژی 2) ، بلبرینگ NSK (FC207) ، Guomao Resider ، (BWDZ-43-Y1.5-2P)	250015003900	2T/واحد	1.5 کیلو وات/واحد
4	طرفدار 18.5 کیلووات	2	مسکن Q235 (4 میلی متر)	نانتونگ گانان	از جمله واردات و صادرات ، موتور جهانی (بهره وری انرژی ثانویه)	12006001500	0.6t/واحد	18.5 کیلو وات/واحد
5.	جمع کننده گرد و غبار پالس 72 کیسه	2	منطقه تصفیه 54㎡ ، غلظت گرد و غبار <15g/m³ ، کارایی 99.5 ٪ ، جعبه Q235 (3 میلی متر)	هوارونگ	از جمله کیسه نبض ، کنترل کننده ، جداکننده آب روغن ، شیر برقی ، موتور جهانی (سطح بهره وری انرژی 2) ، بلبرینگ NSK (FC207) ، Guomao Resider ، (BWDZ-43-Y1.5-2P)	150015003900	1T/واحد	1.5 کیلو وات/واحد

شماره سریال	نام دستگاه	تعداد واحدها	پارامترهای دستگاه	سازنده	اظهار	ابعاد	وزن	قدرت
6	کادر کنترل (WithPLC ، صفحه لمسی)	2		هیوفومن شانگهای		43010001000	0.1/واحد
7	طرفدار 7.5 کیلووات	2	مسکن Q235 (4 میلی متر)	نانتونگ گانان	از جمله واردات و صادرات ، موتور جهانی (بهره وری ثانویه انرژی)	600600800	0.3t/واحد	7.5 کیلو وات/واحد
8	دستگاه بسته بندی اتوماتیک گرانش	2	ظرفیت بسته بندی: 40-100 کیسه در ساعت ، محدوده وزن: 25 کیلوگرم در کیسه ، وزن گیری دقت 0.2-0.3 ٪ ، قدرت 5.5 کیلو وات	Wuxi Bangyao	سرعت خیاطی: 1800 دور در دقیقه ، ضخامت خیاطی: 8 میلی متر ، طول بخیه: 6.5-11 میلی متر ، شکستن موضوع اتوماتیک	200010002500	1.5T/Set	5.5 کیلو وات/واحد
9	فیدر	4	V = 60-80 ℃ ، فشار هوا 7236 ، سرعت جریان 3167 ، سرعت 2800r/دقیقه	جیانگین فاکسین		400*800	0.2t/واحد	1.5 کیلو وات/واحد
10	مخزن ذخیره سازی	2	SUS304 (6 میلی متر) ، جلد 1.8m³	هوارونگ	بشکه SUS304 (6 میلی متر)	φ1800*3000	1.2T/واحد

روند خرد کردن خط تولید:

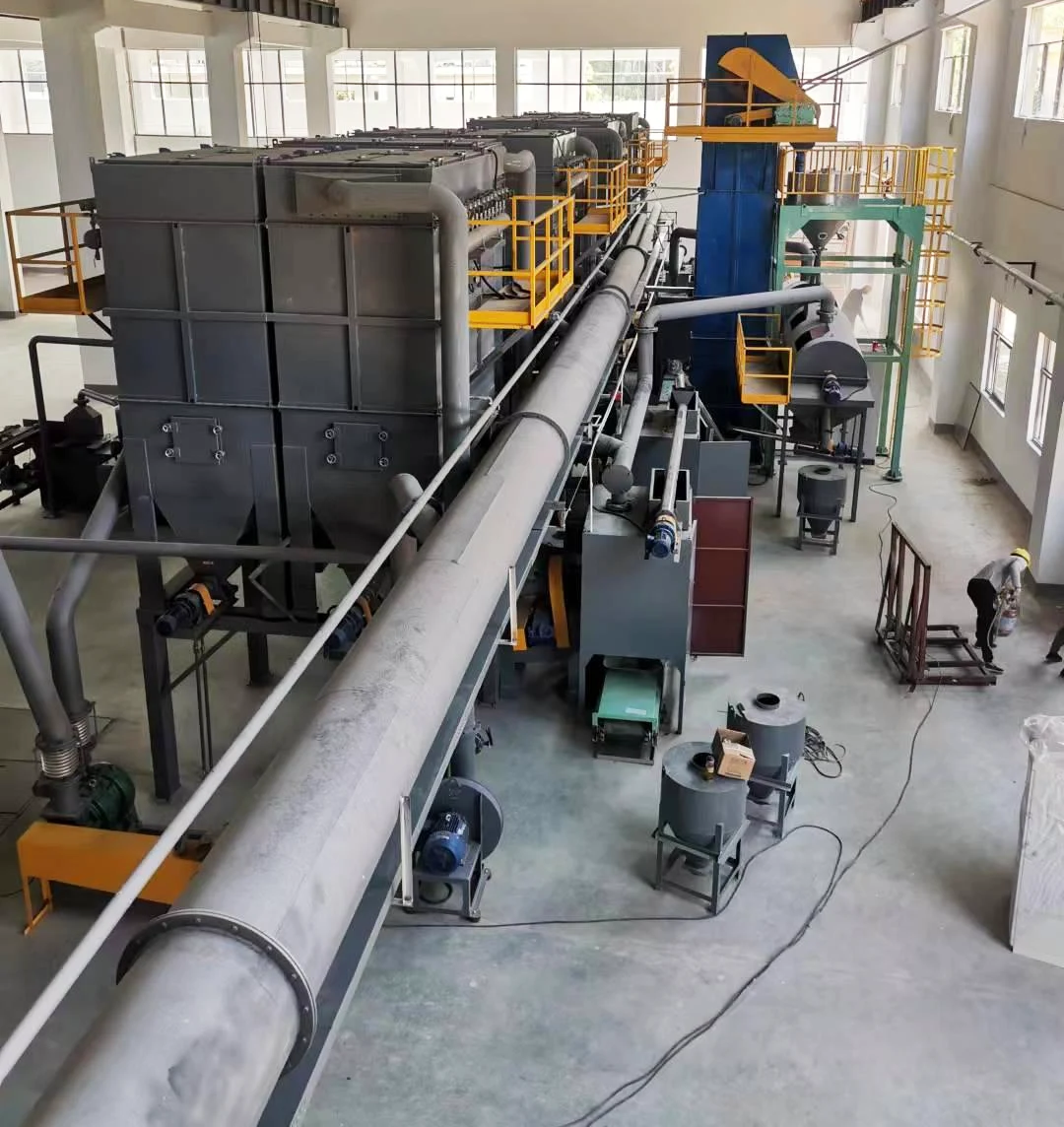

Red Lead Production Line Equipment

در چشم انداز صنعتی رقابتی ، تجهیزات تولیدی کارآمد و قابل اعتماد بسیار مهم است. تجهیزات خط تولید سرب قرمز برای رعایت بالاترین استانداردهای تولید و اطمینان از کیفیت مداوم و کارایی بهینه طراحی شده است. در زیر ، ما یک مرور کلی از ویژگی ها و مشخصات اصلی این تجهیزات پیشرفته ارائه می دهیم.

ویژگی های اصلی تجهیزات خط تولید سرب قرمز

· پردازش با دقت بالا: تضمین می کند که سرب قرمز تولید شده مطابق با استاندارد ترین استانداردهای کیفیت است.

· بهره وری انرژی: ضمن حفظ تولید تولید ، هزینه های عملیاتی را به حداقل می رساند.

· عملیات کاربر پسند: یک رابط کاربری بصری ، کنترل و نظارت بر روند تولید را برای اپراتورها آسان می کند.

· طراحی دوستانه تعمیر و نگهداری: دسترسی آسان برای نگهداری ، اطمینان از حداقل خرابی و حداکثر بهره وری.

· پارامترهای قابل تنظیم: اپراتورها می توانند پارامترهای کلیدی مانند دما ، فشار و سرعت را برای بهینه سازی شرایط تولید تنظیم کنند.

· ساخت و ساز مواد قوی: ساخته شده با مواد با کیفیت بالا برای مقاومت در برابر شرایط عملیاتی سخت و اطمینان از طول عمر.

چرا تجهیزات خط تولید سرب قرمز را انتخاب می کنیم؟

· عملکرد بهینه شده: تضمین می کند که سرب قرمز با بالاترین کیفیت ممکن تولید می شود و خواسته های استانداردهای صنعتی مدرن را برآورده می کند.

· مقرون به صرفه: علی رغم ویژگی های پیشرفته آن ، تجهیزات به گونه ای طراحی شده است که مقرون به صرفه باشد و بازده بالایی را برای سرمایه گذاری ارائه می دهد.

· تطبیق پذیری: مناسب برای طیف گسترده ای از برنامه ها ، از صنایع سنتی گرفته تا بخش های نوظهور.

· پشتیبانی و خدمات: با حمایت جامع پشتیبانی و خدمات ، اطمینان حاصل می شود که کاربران می توانند برای انجام عملیات طولانی مدت به تجهیزات متکی باشند.
