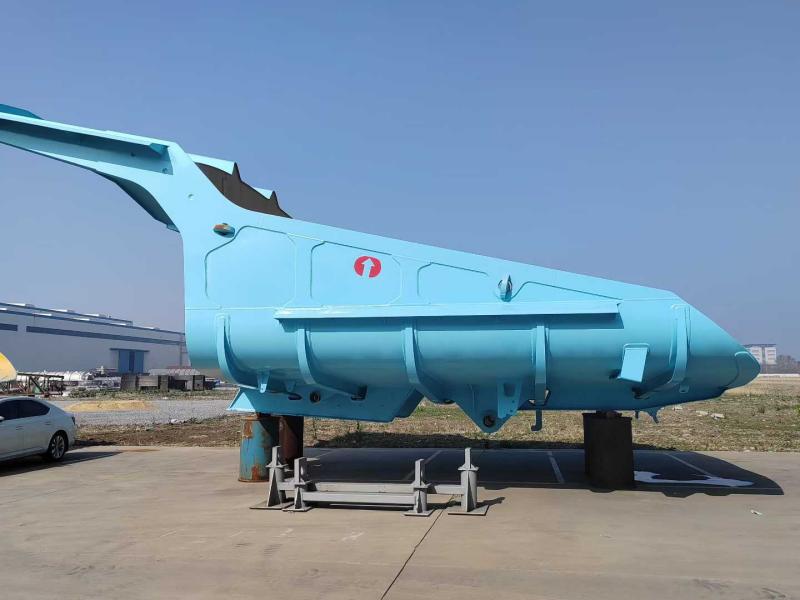

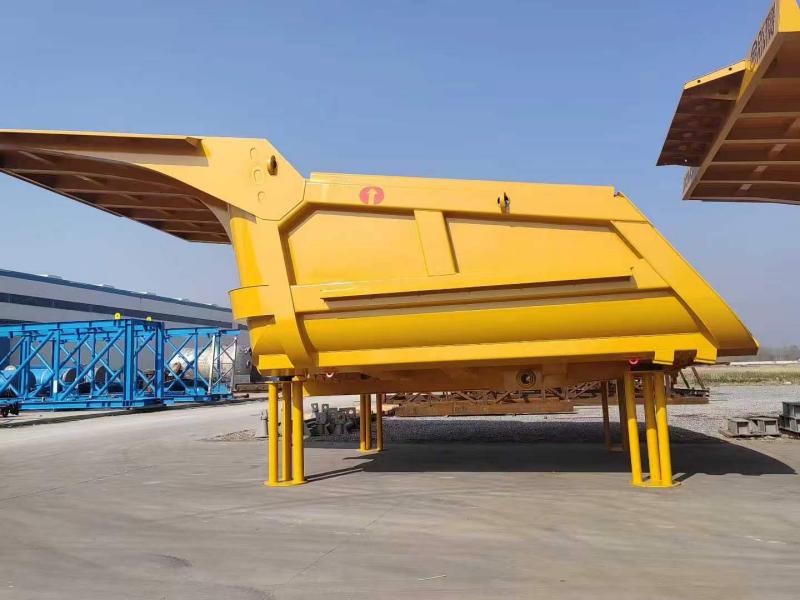

بدنه بار کامیون کمپرسی معدن سنگین

بدنه بار کامیون کمپرسی معدن سنگین Hongsheng با شرایط عملیاتی واقعی و ناهموار سایت های معدن به عنوان فرض اساسی آن طراحی شده است. به طور یکپارچه صفحات فولادی با استحکام بالا و مقاوم در برابر سایش و ساختاری بهینه شده از طریق تجزیه و تحلیل عناصر محدود را با سیستم بالابر هیدرولیکی کامیون کمپرسی ادغام می کند. با فاصله گرفتن از طرح‌های مستطیلی با کف تخت سنتی، این بدنه بار از نمایه‌ای بیل مانند بدون درب عقب با شیب ممتد استفاده می‌کند. این طرح با آرایش لایه ای از فولادهای مقاوم در برابر سایش NM400/NM450 با درجه دوگانه تکمیل می شود: NM450 برای کف و مناطق با سایش بالا برای مقاومت در برابر سایش لغزش استفاده می شود، در حالی که NM400 برای مناطق ضربه و صفحات محافظ بالایی برای جذب ضربه ناشی از سقوط سنگ ها استفاده می شود. علاوه بر این، ساختار اسکلتی خارجی - متشکل از پنج دنده طولی و نه دنده عرضی - همراه با یک طرح انتقال قوس گرد، به طور موثر تنش را تحت بارهای سنگین پراکنده می‌کند و در نتیجه از ترک خوردگی جوش و تغییر شکل صفحه جلوگیری می‌کند.

تعریف محصول و هویت اصلی

بدنه Rongsheng Cargo کامیون کمپرسی معدن سنگین چیست؟

این یک بستر بار ساختمانی کاملاً جوش داده شده و مونوکوک است که به طور خاص برای کامیون‌های معدنی درایو مکانیکی کلاس 50 تا 100 تنی طراحی شده است. بدنه باری کامیون کمپرسی معدن سنگین که بدون درب عقب سنتی (دردار) طراحی شده است، از شکل "اسکوپ" یا "بولدوزر" استفاده می کند. این هندسه مرکز ثقل را در حین بلند کردن به جلو منتقل می کند و یک صفحه لغزنده طبیعی ایجاد می کند.

نشانگرهای هویتی کلیدی:

ساخت: 100% رباتیک + جوش دستی با نفوذ کامل.

هندسه: کف منحنی (سبک موزی) با زاویه دم عقب رو به بالا.

سخت‌افزار: حفاظ‌های یکپارچه پرتاب سنگ و پیچ‌های محوری تقویت‌شده.

مزیت های فنی و برتری مهندسی

1. طرح شیبدار "طبقه ارواح" (صفر حمل و نقل)

تجزیه و تحلیل مهندسی ما از سایت‌های معدنی جهانی نشان داد که بدنه‌های مستطیلی استاندارد تا ۳ تا ۵ تن مواد چسبنده را در هر چرخه حفظ می‌کنند. Rongsheng با حذف کف صاف این مشکل را حل کرده است. بدنه بار کامیون کمپرسی معدن سنگین دارای یک خیز 13 درجه ای مداوم از محافظ کابین تا نوک عقب است. این اثر "زمین زنده" از شتاب گرانش استفاده می کند. هنگامی که بالابر درگیر می شود، بار با یک حرکت می شکند و می لغزد. دیگر نه حفاری، نه تکان دادن چکش در یک بار یخ زده.

2. علم مواد: لایه بندی استراتژیک NM400 در مقابل NM450

انتخاب گرید فولادی مناسب تعادلی از چقرمگی ضربه در مقابل عمر سایش خالص -1 است. ما از یک نمره واحد برای کل واحد استفاده نمی کنیم. ما از یک استراتژی "Bi-Grade" استفاده می کنیم.

کف و دیوارهای جانبی پایین (ساییدگی زیاد): مجهز به NM450 برای مقاومت در برابر سایش لغزشی (سختی 420-480 HB).

دیواره های جانبی بالایی و سایبان جلویی (ضربه بالا): مجهز به NM400 برای چقرمگی و پایداری جوش عالی (سختی 360-440 HB).

این ترکیب تضمین می‌کند که بدنه بار کامیون کمپرسی معدن سنگین، شوک ناشی از سقوط سنگ‌های 500 کیلوگرمی را بدون ترک خوردن جذب می‌کند (NM400)، در حالی که کف کشش ثابت حمل و نقل (NM450) را منحرف می‌کند.

3. یکپارچه سازی اسکلت "پنج دنده نه طولی".

شبیه‌سازی‌های تحلیل المان محدود (FEA) نشان داد که شکستگی‌های تنشی معمولاً از درزهای جوش بین کف و سفت‌کننده‌ها منشا می‌گیرند. بنابراین، به جای جوش دادن ساده اعضای متقاطع روی یک صفحه صاف، ساختار نگهدارنده را در پوسته ادغام می کنیم. طرح مشبک خارجی "Five Longitudinal and Nine Cross" مانند یک خرپا عمل می کند. این توده بارگذاری شده 60+ تن را در کل ریل شاسی توزیع می کند و از تغییر شکل "پوست موز" رایج در محصولات رقیب جلوگیری می کند.

ویژگی های کلیدی و طراحی کاربردی

هندسه انحراف سنگ بهینه شده

سایبان جلو با زاویه 45 درجه به سمت بیرون و بالا کشیده می شود. این دو عملکرد حیاتی برای بدنه بار کامیون کمپرسی معدن سنگین انجام می دهد:

حفاظت: تخته سنگ ها را از سقف کابین و شیشه جلو منحرف می کند.

افزایش حجم: ظرفیت ضربه را بدون بالا بردن خطرناک مرکز ثقل افزایش می دهد.

منطقه ضربه دم تقویت شده

لبه عقب با یک نوار سایش NM450 با ضخامت دو برابر نصب شده است. در طول کشیدن به عقب (روشی معمول برای تمیز کردن لنت‌های تخلیه)، بدنه‌های استاندارد تاب می‌خورند. دم تقویت شده ما شکل خطی خود را حفظ می کند و از مهر و موم شدن درب عقب (در صورت مجهز بودن) اطمینان می دهد.

برگه اطلاعات فنی (مشخصات)

مشخصات استاندارد برای بدنه باری 60 تنی کامیون کمپرسی معدن سنگین. مهندسی سفارشی برای سایر محموله ها در دسترس است.

چرا Rongsheng را برای راه حل های استخراج سنگین انتخاب کنید؟

انتخاب تامین کننده تجهیزات سرمایه ای یک تصمیم استراتژیک است. Jiangsu Rongsheng Import And Export Co., Ltd. خود را از طریق "پشتیبانی فنی متالورژی" متمایز می کند. ما یک شرکت تجاری نیستیم. ما مهندس هستیم

لبه متالورژی: از آنجا که شرکت مادر ما در اکسید سرب و فرآوری صنعتی سنگین (تجهیزات تولید اکسید سرب، مهندسی حرارتی) تخصص دارد، ما درک ذاتی از تنش دمای بالا و تغییرات ساختار کریستالی در فولاد -1 داریم. ما این "منطق استرس گرمایی" را برای جوشکاری بدنه کامیون خود اعمال می کنیم و اطمینان حاصل می کنیم که HAZ (مناطق متاثر از گرما) به حداقل می رسد.

ساخت سفارشی: ما موجودی "یک اندازه مناسب" را حفظ نمی کنیم. هر بدنه باری کامیون کمپرسی معدن سنگین با مهندسی معکوس برای مطابقت با نقاط نصب شاسی خاص (پین های محوری و چارچوب نردبان) ناوگان فعلی شما (CAT، Komatsu، BelAZ، یا XCMG) طراحی شده است.

ضمانت یکپارچگی سازه: ما یک ضمانت سازه استاندارد در برابر ترک خوردگی در صفحات کف اصلی ارائه می دهیم - گواهی بر عملیات حرارتی کاهش استرس ما پس از جوشکاری.

مشخصات شرکت و ردپای جهانی

شرکت واردات و صادرات جیانگ سو رونگشنگ با مسئولیت محدود ریشه عمیقی در تولید سنگین دارد. این شرکت با شروع خطوط تولید اکسید سرب با پیچیدگی بالا (خدمات بخش باتری، شیشه و سرامیک)، تخصص خود را در "حمل و نقل بار سنگین" به بخش لجستیک معدن گسترش داده است.

شایستگی های اصلی ما:

تمرکز تحقیق و توسعه: توسط مهندسان ارشد با بیش از 10 سال در کاربرد فولاد سایش هدایت می شود.

خدمات جهانی: ما برای اولین بار نصب راهنمایی فنی در محل ارائه می دهیم.

کیفیت بالاتر از همه: هر بدنه باری کامیون کمپرسی معدن سنگین تحت بازرسی ذرات مغناطیسی (MPI) قرار می گیرد تا عیوب جوش زیرسطحی را قبل از سندبلاست و رنگ آمیزی شناسایی کند.

توصیه های حمل و نقل و نصب

با توجه به اندازه حجمی بدنه بار کامیون کمپرسی معدن سنگین، حمل و نقل معمولاً از طریق کانتینرهای قفسه تخت یا کشتی های فله انجام می شود.

پیش مونتاژ: بدنه به صورت تک واحدی جوش داده می شود.

عملیات سطح: پرایمر اپوکسی دو جزئی (محافظ در برابر خوردگی برای حمل و نقل دریایی) + روکش پلی اورتان (مقاومت در برابر اشعه ماوراء بنفش).

نصب در محل: تیم ما دستورالعمل های پیچ و مهره ای را برای تراز کردن سیلندر بالابر برای جلوگیری از پیچش بدنه جدید ارائه می دهد.

سوالات متداول (سؤالات متداول)

س: آیا می توانم بدنه بار شما را روی شاسی کامیونی با مارک متفاوت (به عنوان مثال کوماتسو HD785) نصب کنم؟
ج: بله. Jiangsu Rongsheng Import And Export Co., Ltd. بدنه بار کامیون کمپرسی معدن سنگین را به گونه ای طراحی می کند که نام تجاری خود را نشان دهد. ما به ابعاد اصلی شاسی شما (قطر پین محوری، عرض قاب نردبان، حرکت سیلندر بالابر) برای ساختن قاب فرعی نصب صحیح نیاز داریم.

س: چگونه می توانم بین بدنه دروازه ای و بدنه بدون دروازه انتخاب کنم؟
پاسخ: اگر ماسه ریز یا سنگدانه را حمل می کنید، یک دروازه از "دندانه اره ای" شمع جلوگیری می کند. اگر سنگ های انفجاری یا زباله های تخریب را حمل می کنید، طراحی استاندارد اسکوپ بدون دروازه ما سرعت تخلیه بالاتر و نگهداری دروازه صفر را ارائه می دهد. ما بر اساس تراکم مواد شما توصیه می کنیم.

س: زمان تحویل برای بدنه باری کامیون کمپرسی معدن سنگین با مشخصات سفارشی چقدر است؟
A: بدن استاندارد به 30-45 روز نیاز دارد. ساخت سفارشی (از جمله بررسی نقشه و ساخت الگو) به 45 تا 60 روز به اضافه زمان حمل و نقل دریایی نیاز دارد.

س: آیا پیچ و مهره های آستر را تهیه می کنید؟
ج: بله. ما کیت سخت‌افزاری کامل، از جمله آسترهای چهارگوش فنجانی و واشرهای لاستیکی را برای میرایی ارتعاش ارائه می‌کنیم، و اطمینان حاصل می‌کنیم که آسترهای NM450 در برابر صفحه اصلی محکم می‌مانند.

با پشتیبانی مهندسی تماس بگیرید

آیا الزامات خاصی برای بارگیری دارید یا الگوهای سایش از ناوگان فعلی خود دارید؟

تماس با ما/ بخش مهندسی ما درشرکت واردات و صادرات جیانگ سو رونگشنگ با مسئولیت محدودما پیش‌بینی ساییدگی آنالیز المان محدود (FEA) را برای بدنه بار کامیون کمپرسی معدن سنگین مخصوصاً برای شرایط سایت معدن شما ارائه می‌کنیم.
