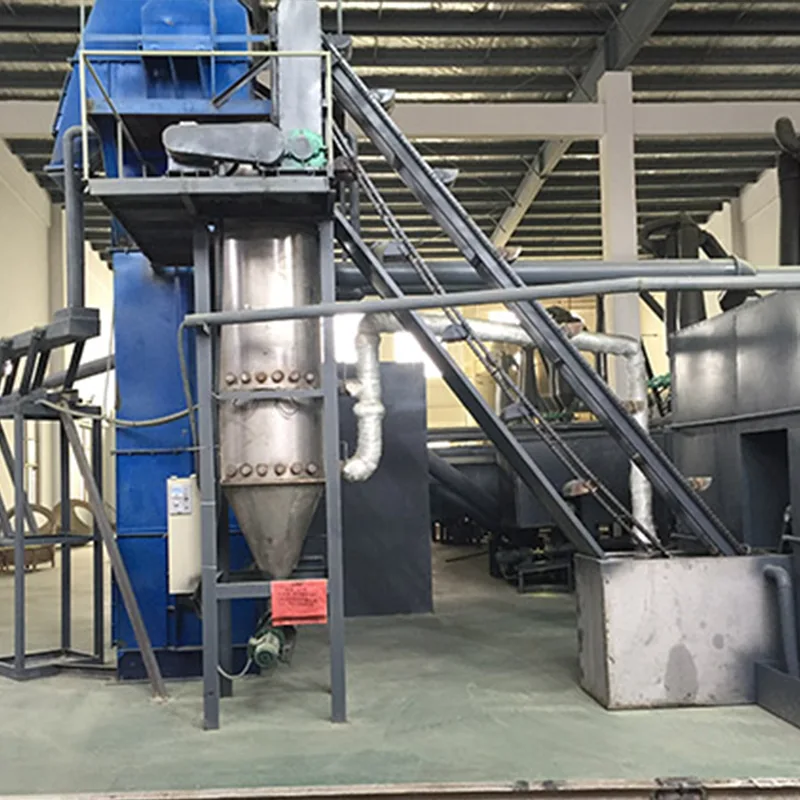

تجهیزات TBLS معقول

در صنعت تولید مواد باتری اسیدی، سولفات سرب سه پایه (TBLS) یک افزودنی حیاتی است و فرآیند تولید آن شامل مراحل متعددی از جمله واکنش، فیلتراسیون و خشک کردن است. Reasonable TBLS Equipment یک سیستم نظارت و کنترل تجهیزات است که به طور خاص برای خطوط تولید TBLS توسعه یافته است.

این تجهیزات معقول TBLS از نرم افزار پیکربندی صنعتی Siemens WINCC V7.3SE به عنوان پلت فرم اصلی خود استفاده می کند. برای دستیابی به عملکردهایی مانند نظارت بر وضعیت تولید، کنترل دما، کنترل موتور و ضبط داده های تولید، از طریق یک PLC با دستگاه های میدانی ارتباط برقرار می کند.

به عنوان یک کارخانه چین، ما کنترل تجهیزات را از طریق یک سیستم اتوماسیون صنعتی ادغام می‌کنیم و به تجهیزات معقول TBLS این امکان را می‌دهیم تا قابلیت‌های پایش تولید پایدار را در خط تولید TBLS ارائه دهد و به شرکت کمک می‌کند وضعیت عملیاتی تجهیزات حیاتی را به صورت متمرکز مدیریت کند.

بررسی اجمالی فرآیند خط تولید TBLS

مرحله 1: واکنش دوغاب

راکتور دوغاب را راه اندازی کنید، اکسید سرب و آب را به نسبت صحیح اضافه کنید و کاملا مخلوط کنید. مخلوط به ظرف واکنش پمپ می شود و پس از اتمام واکنش وارد ظرف آغشته می شود.

مرحله 2: فیلتراسیون و آبگیری

دوغاب TBLS در ظرف آغشته به فیلتر پرس صفحه و قاب پمپ می شود. پس از تقریباً 1 تا 2 ساعت از فیلتراسیون، پوسته ها تشکیل می شوند و آب خارج می شود.

مرحله 3: خشک کردن با فلاش

این ماده با استفاده از کوره هوای گرم با سوخت گاز، فلاش خشک کن و سیستم دمنده خشک می شود و در نهایت یک محصول سولفات سرب تری بازیک پودری سفید تشکیل می شود.

مجموعه محصولات

پودر خشک شده از طریق Cyclone 1# و Cyclone 2# جمع آوری و سپس بسته بندی می شود.

ساختار سیستم کنترل

تجهیزات

Rongsheng Reasonable TBLS Equipment یک رابط نظارتی کامل صنعتی را فراهم می کند و به اپراتورها کمک می کند تا وضعیت عملیاتی در زمان واقعی تجهیزات تولید را درک کنند.

رابط کنترل اصلی

صفحه خوش آمدید

وضعیت اتصال سیستم های PLC و WINCC را نشان می دهد و اطلاعات اولیه را در هنگام راه اندازی سیستم ارائه می دهد.

صفحه نمایش وضعیت تولید

وضعیت عملکرد تجهیزات را نشان می دهد:

سبز: تجهیزات در حال اجرا

خاکستری: تجهیزات متوقف شده است

همچنین پارامترهای اصلی تولید را نمایش می دهد:

دمای کتری واکنش

دمای خشک کردن سریع

دمای کوره هوای داغ

جریان موتور فن

صفحه تنظیمات پارامتر

برای کنترل عملیات تجهیزات تولید و تنظیمات پارامترها، از جمله:

کنترل دما

کنترل موتور

کنترل نبض

کنترل شروع/توقف تجهیزات

توابع ماژول کنترل

ماژول مانیتورینگ دما و جریان

این منطقه داده های دما و جریان موتور را برای هر منطقه تولید نمایش می دهد.

ماژول کنترل دما

هر دستگاه گرمایش دارای عملکردهای کنترل مستقل است، از جمله:

کنترل شروع/توقف

تنظیم دما

حفاظت از هیسترزیس دما

به عنوان مثال: دمای خشک کردن فلاش روی 450 درجه سانتیگراد تنظیم شده است. مقدار هیسترزیس حد بالایی 3 درجه سانتیگراد. مقدار هیسترزیس حد پایین 2 درجه سانتیگراد

هنگامی که دما از 453 درجه سانتیگراد فراتر رفت، سیستم به طور خودکار گرمایش را متوقف می کند و زمانی که دما به زیر 448 درجه سانتیگراد رسید دوباره راه اندازی می شود.

ماژول کنترل موتور

هر موتور مجهز به دکمه های شروع و توقف مستقل است و وضعیت عملکرد تجهیزات نمایش داده می شود:

سبز: دویدن

قرمز: متوقف شد

کنترل نوار نقاله پیچ

نوار نقاله پیچ سطل ذخیره سازی از موارد زیر پشتیبانی می کند:

کنترل محلی

کنترل از راه دور

کنترل کامپیوتر

سیستم کنترل پالس

سیستم کنترل پالس در EquipmentRongsheng Reasonable TBLS Equipment عمدتا برای کنترل سیستم حذف گرد و غبار استفاده می شود.

نبض ها به سه گروه تقسیم می شوند:

پالس 12 طرفه

پالس 3 طرفه

نبض 5 طرفه

تنظیمات پارامتر عبارتند از:

زمان فاصله: معمولا 60 ثانیه

عرض پالس: معمولاً 2 تا 3 ثانیه

مزایای فنی: کنترل اتوماسیون صنعتی

از طریق یکپارچه سازی سیستم PLC و WINCC، نظارت و کنترل متمرکز تجهیزات تولید حاصل می شود.

نظارت بر داده های تولید در زمان واقعی

EquipmentRongsheng Reasonable TBLS Equipment می تواند دما، جریان و وضعیت عملکرد تجهیزات را برای مدیریت تولید راحت ثبت کند.

سیستم هشدار

هنگامی که تجهیزات خراب می شود، سیستم اطلاعات تجهیزات مربوطه را روی رابط هشدار نمایش می دهد.

کنترل دسترسی به پارامتر

این سیستم از کنترل دسترسی نام کاربری و رمز عبور برای اطمینان از امنیت پارامترهای مهم تولید استفاده می کند.
